Schüco Συρόμενο σύστημα ASE 67 PD
Πανοραμική σχεδίαση σε συνδυασμό με τη μέγιστη ευελιξία και διαφάνεια

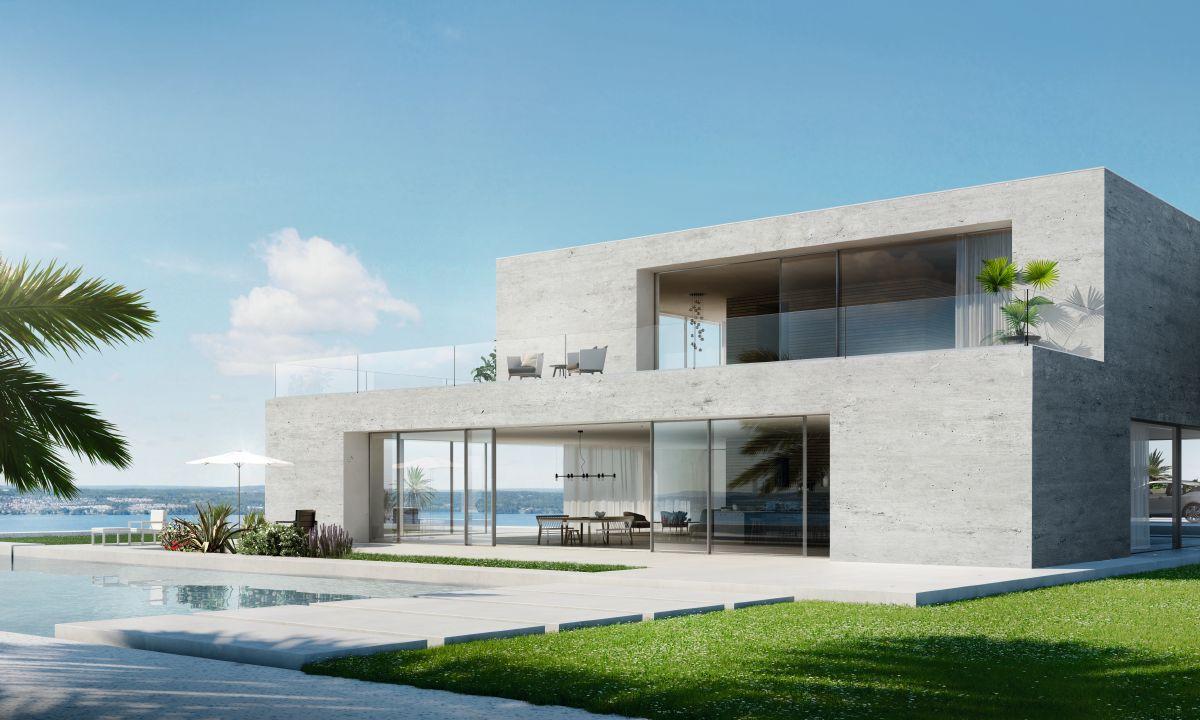

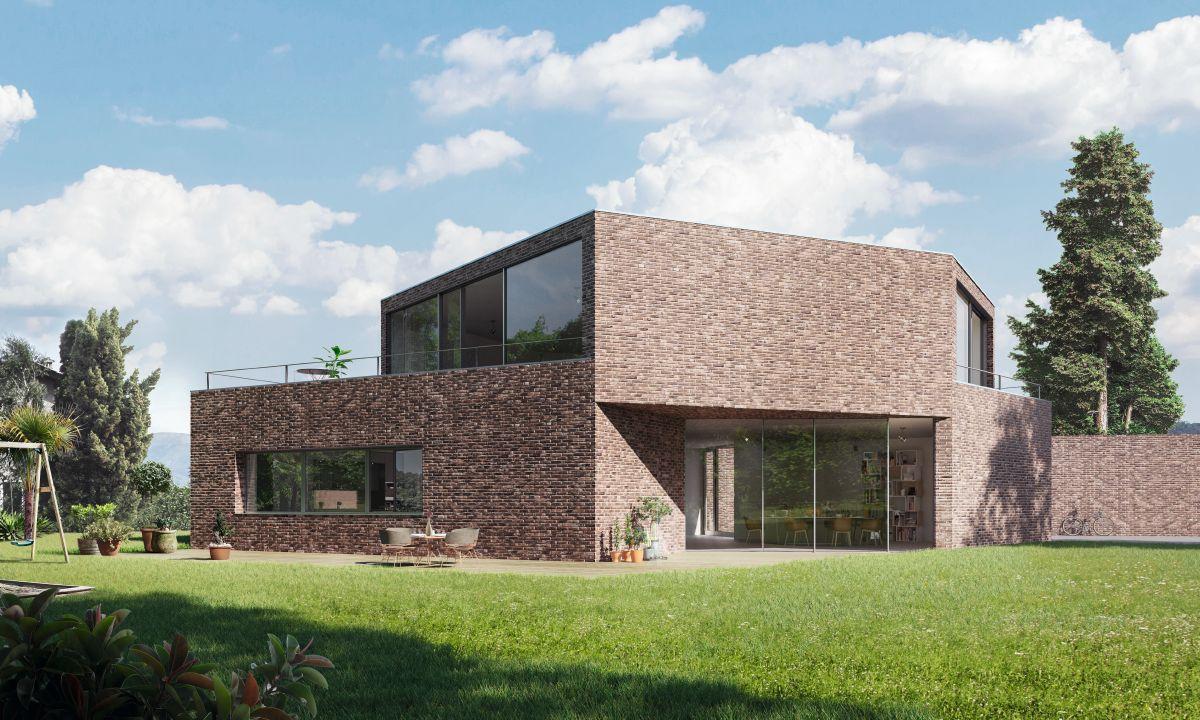

Το θερμοδιακοπτόμενο πανοραμικής σχεδίασης συρόμενο σύστημα Schüco ASE 67 PD (Panorama Design) καθιστά δυνατές ευέλικτες λύσεις που πληρούν επίσης ανώτατες απαιτήσεις άνεσης και σχεδίασης – βραβευμένο με το Red Dot Design Award 2019.

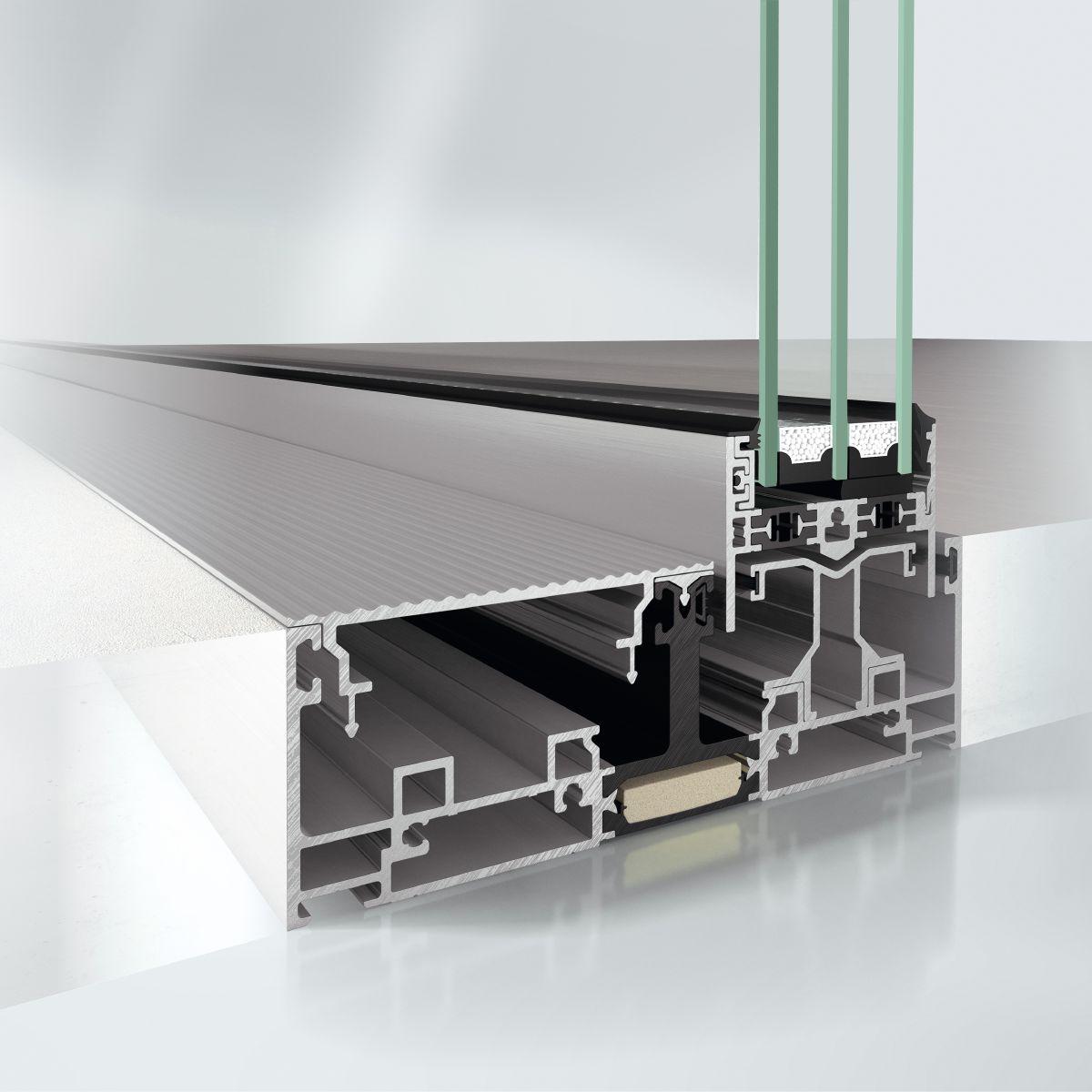

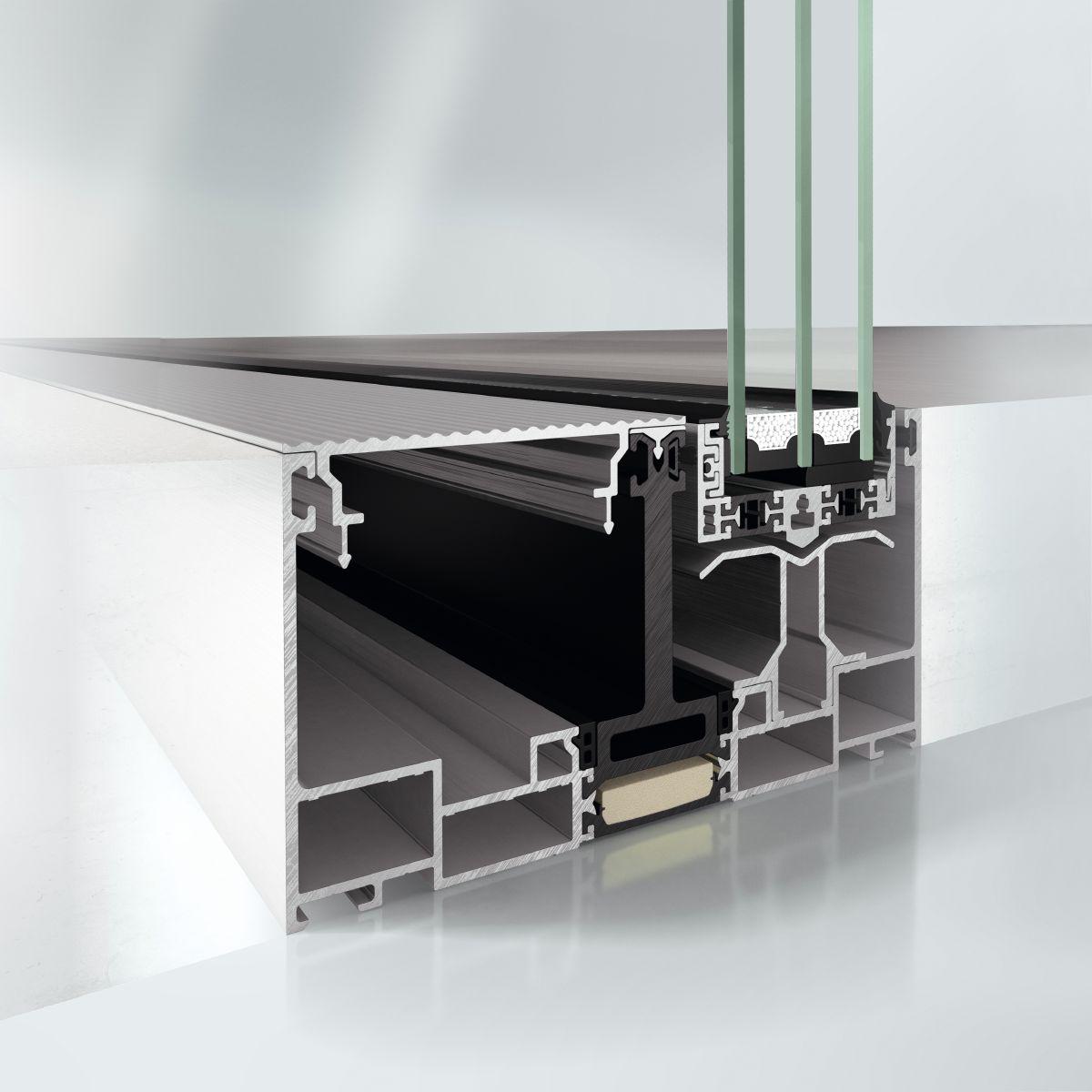

Το προαιρετικής επιλογής συνεπίπεδο με το δάπεδο κατώφλι διασφαλίζει τη συνεχή διάβαση από μέσα προς τα έξω.

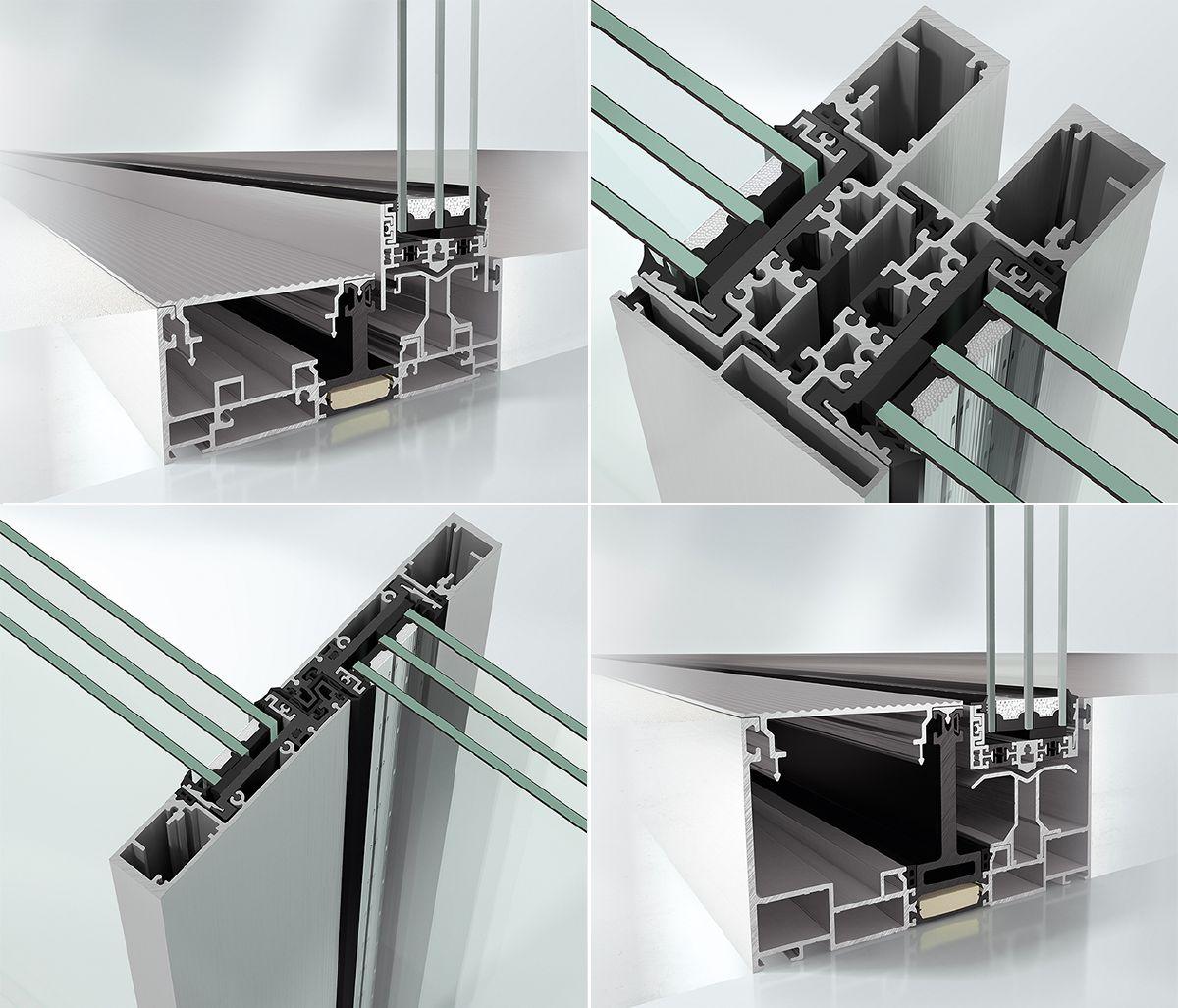

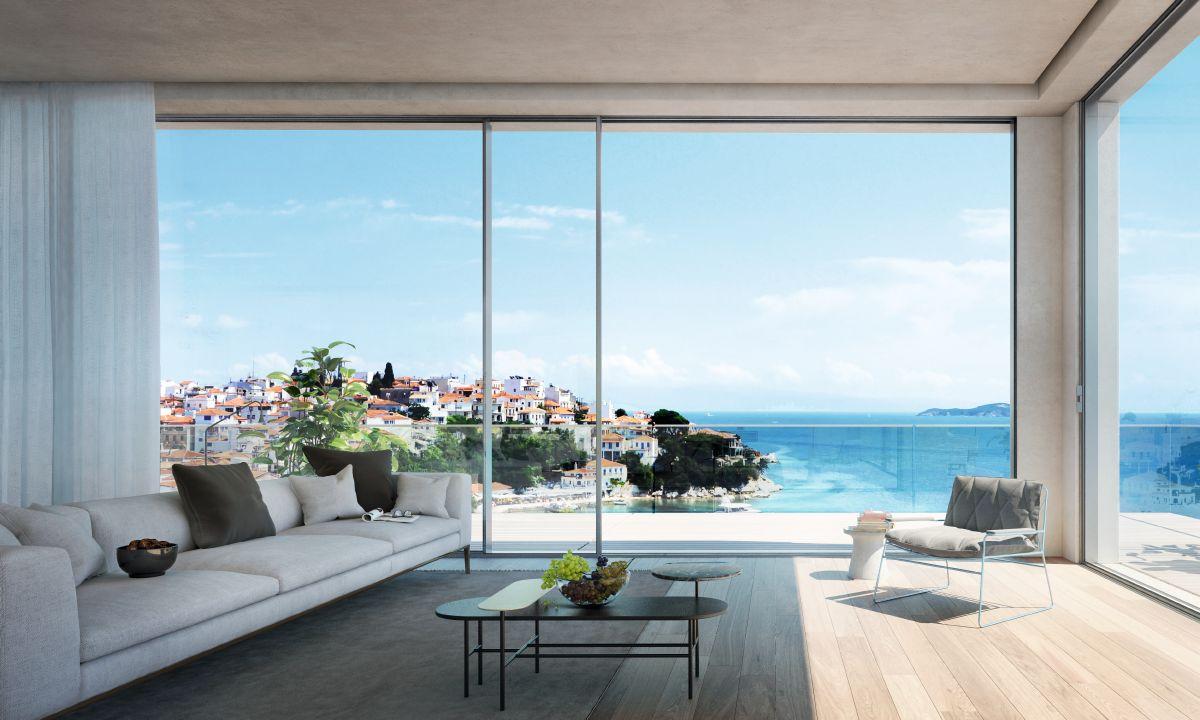

Σε συνδυασμό με το ενσωματωμένο με αόρατο τρόπο της κατασκευής πλαίσιο κάσας και τις στενές διατομές μπορεί να εφαρμοστεί μια μεγάλη επιλογή συρόμενων συστημάτων για μια ανάλαφρη αρχιτεκτονική με μέγιστη διαφάνεια.

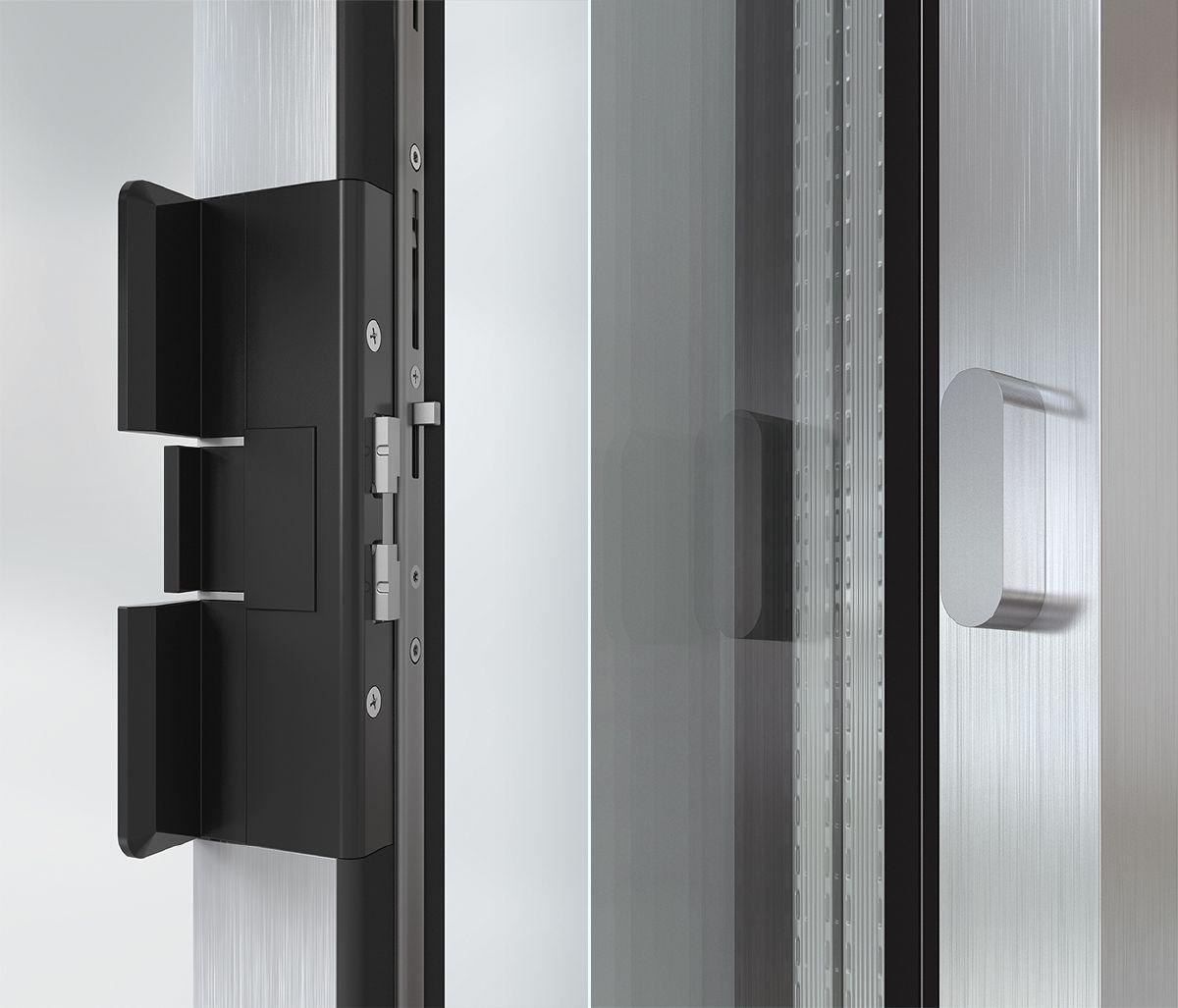

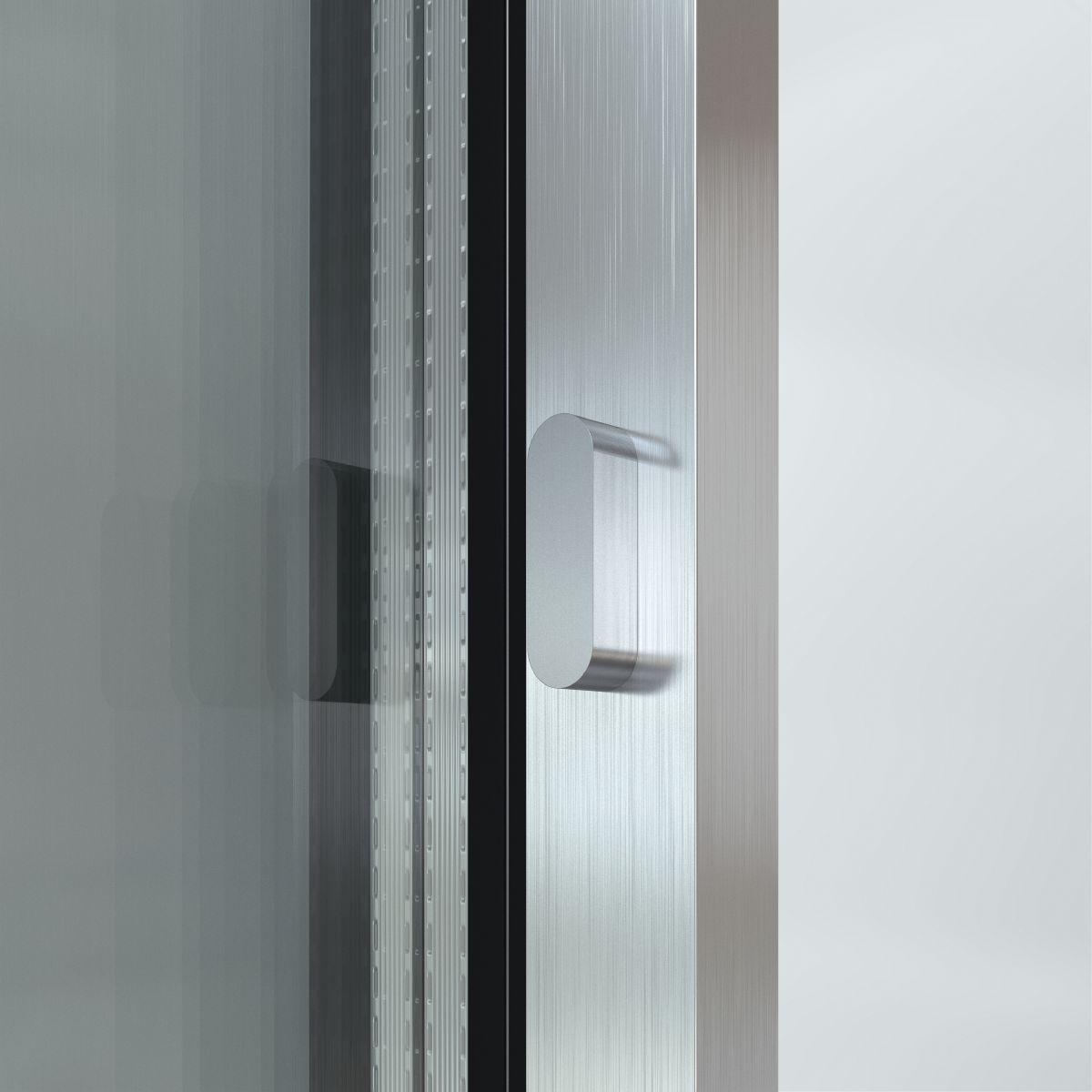

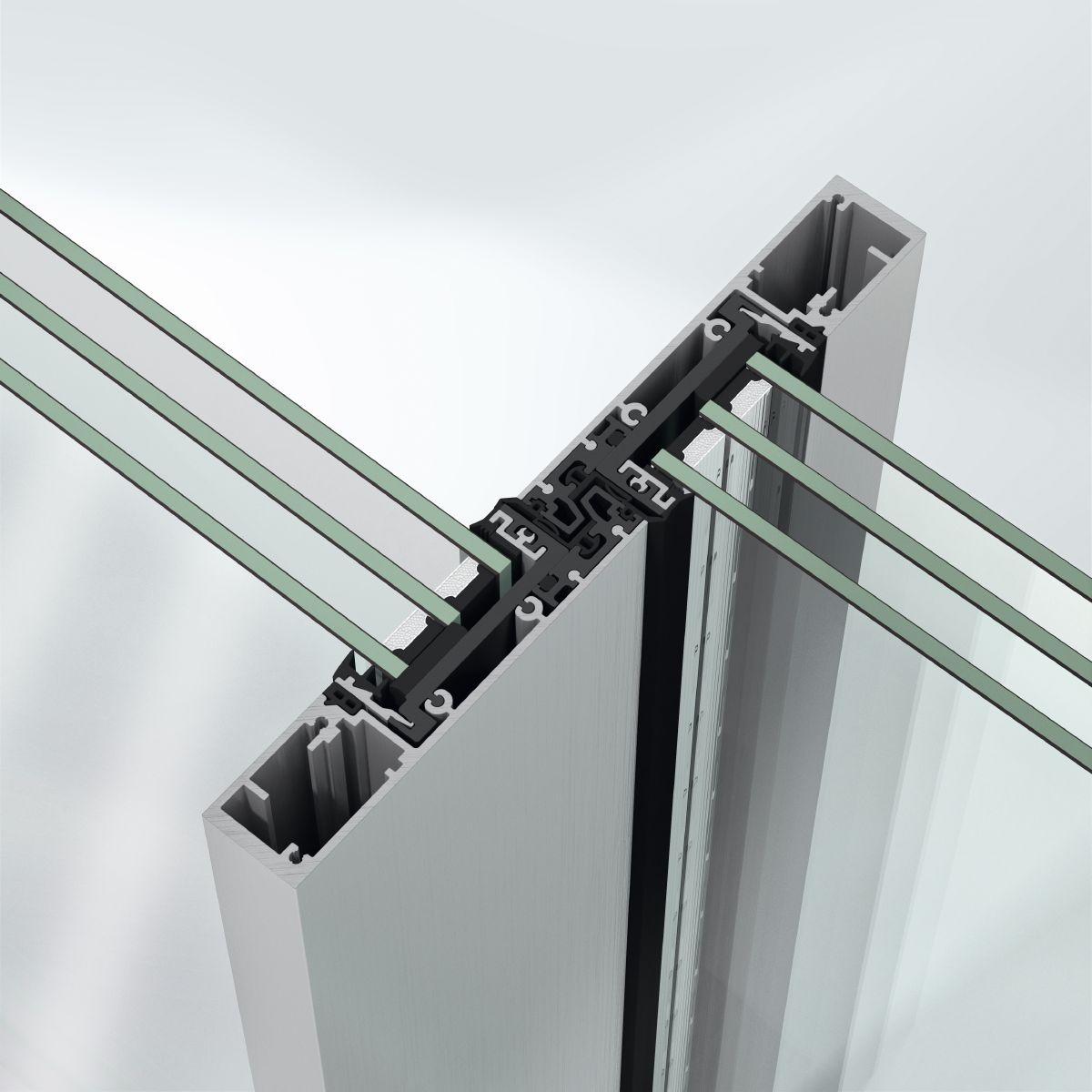

Ένας πρωτοποριακός μηχανισμός κλειδώματος στην περιοχή αλληλοσύνδεσης επιτρέπει το κλείδωμα ακόμα και όταν τα φύλλα είναι ανοιχτά.
Η λιτή σχεδίαση του πανοραμικού σχεδιασμού συρόμενου συστήματος δεν είναι απλώς καλαίσθητη, αλλά παρέχει επίσης απτικά εξαιρετική ποιότητα.
- Ειδικό πλαίσιο συναρμολόγησης για την εύκολη και ακριβή κόλληση των φύλλων

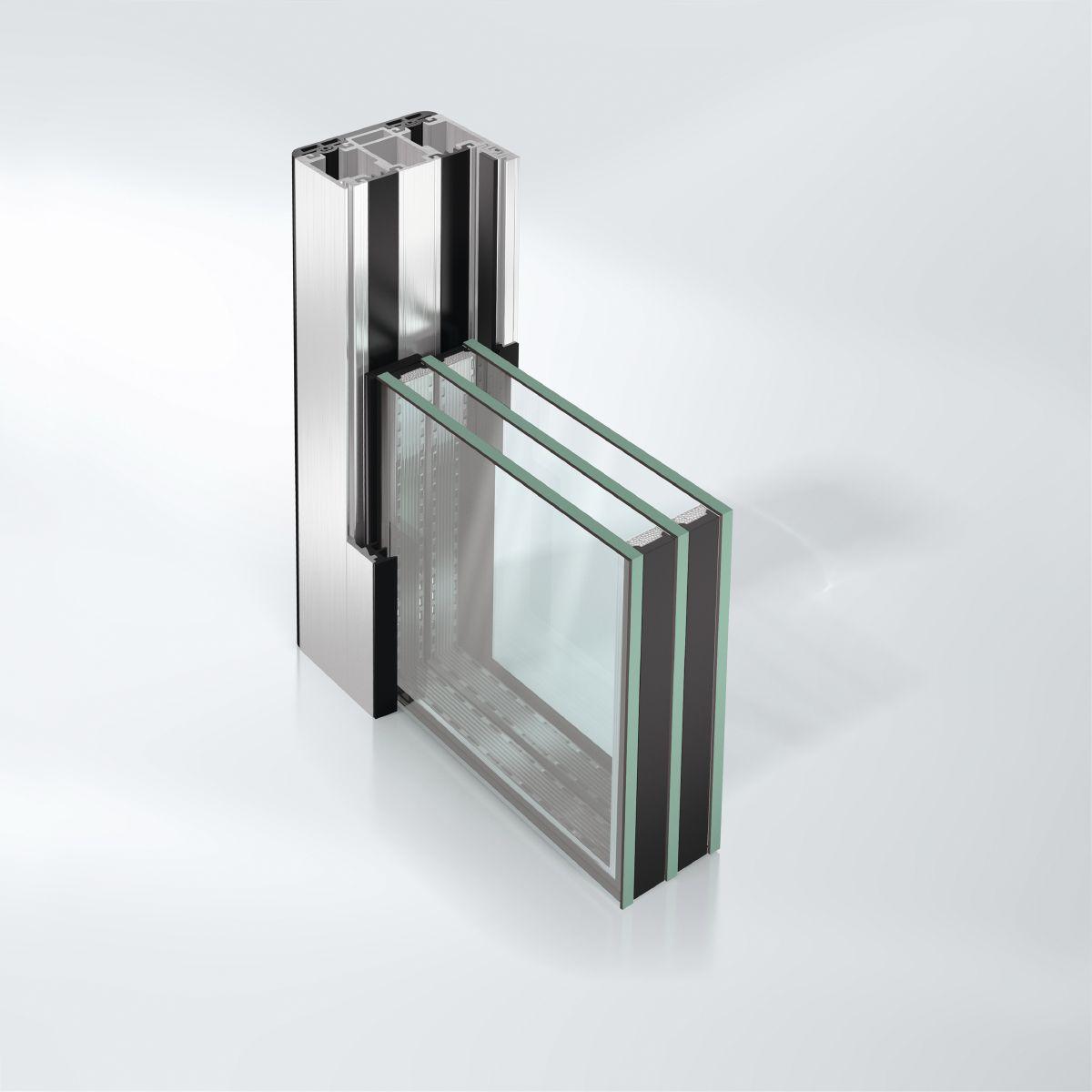

- Κολλητική ταινία για την υποδοχή του τζαμιού εγγυάται καθαρή διαδικασία κατασκευής με ελάχιστη ποσότητα κόλλας
- Σύστημα αποστράγγισης στο πλαίσιο κάσας: Απλή και εύκολη κατασκευή
- Διάφορα επίπεδα αποστράγγισης διασφαλίζουν την διασφάλιση της ελεγχόμενης αποχέτευσης του νερού
- Απλή λογική συστήματος και επαναλαμβανόμενα βήματα κατασκευής επιτρέπουν την γρήγορη και ορθολογική κατασκευή συστήματος για κάθε τύπο στοιχείου
| Ελάχ. ύψος φύλλου | 2000 mm |
| Μέγ. ύψος φύλλου | 3000 mm |
| Ελάχ.-μέγ. ύψος φύλλου | 2000...3000 mm |
| Ελάχ. πλάτος φύλλου | 1000 mm |
| Μέγ. πλάτος φύλλου | 3200 mm |
| Ελάχ.-μέγ. πλάτος φύλλου | 1000...3200 mm |
| Πλάτος όψης πλαισίου φύλλου | 0 mm |
| Ελάχ. πλάτος όψης περιοχής σύνδεσης | 31 mm |
| Ελάχ. βάθος διατομής συστήματος | 177 mm |
| Ελάχ.-μέγ. βάθος διατομής συστήματος | 177...267 mm |
| Τιμή Uw παραθύρου ≥ | 1 W/(m²·K) |
| Δείκτης μείωσης ήχου RwP μεγ. | 46 dB(A) |
| Στεγανότητα βροχής | Κατηγορία 9A |
| Αντοχή στην παραβίαση | έως RC 2 |
| Τύπος χειρισμού | χειροκίνητος |
| Μέγ. βάρος φύλλου | 400 kg |
| Ελάχ. πλάτος όψης | 31 mm |
| Μέγ. πάχος τζαμιού/πάνελ | 49 mm |
| Συνολικό βάθος διατομής | 177 mm |
| Βάθος διατομής πλαισίου φύλλου παραθύρου | 67 mm |
| Μέγ. πλάτος στοιχείου | 19200 mm |
| Μέγ. ύψος στοιχείου | 3000 mm |
| Πλάτος όψης πλαισίου κάσας | 0 mm |
| Ελάχ. πλάτος όψης ορθοστατών | 31 mm |
| Ελάχ.-μέγ. πλάτος όψης ορθοστατών | 31...31 mm |
| Ελάχ. πλάτος όψης προμετωπίδας | 86 mm |
| Ελάχ.-μέγ. πλάτος όψης προμετωπίδας | 86...86 mm |
| Ελάχ.-μέγ. πάχος τζαμιού/πάνελ | 36...49 mm |
| Ύψος κατωφλιού | < 12.5 mm |
| Πεδίο εφαρμογής | Εσωτερική χρήση, Εξωτερική χρήση, Κατασκευή κατοικιών, Κατασκευή αντικειμένων |
| Ωστική ένωση | Ναι |
| Κατασκευή προμετωπίδας | Ναι |
| Αριθμός φύλλων | 6 |
| Σταθερά πεδία/σταθερά φύλλα | Ναι |
| Αριθμός των ραγών κύλισης | 1 ράγας, 2 ραγών, 3 ραγών |
| Οδηγός κύλισης, υλικό | Αλουμίνιο |
| Επιφάνειες | Ηλεκτροστατική βαφή, Ανοδίωση, Βερνίκι |
| Καλυμμένη ασφάλιση | Ναι |
| Δυνάμεις χειρισμού | Κατηγορία 0 |
| Τρόπος/τύπος ανοίγματος | Τύπος 2A, Τύπος 2A/1, Τύπος 2B, Τύπος 2C, Τύπος 2D, Τύπος 2D/1, Τύπος 2D/1 - 90° A, Τύπος 2D/1 - 90° I, Τύπος 3E, Τύπος 3E/1, Τύπος 3F, Τύπος 3F - 90° A, Τύπος 3F - 90° I, Τύπος 2E, Τύπος 2B - 90° I, Τύπος 2B - 90° A, Τύπος 1A-W, Τύπος 1C 90° A-W, Τύπος 1C 90° I-W, Τύπος 1D-W, Τύπος 1D 90° A-W, Τύπος 1D 90° I-W, Τύπος 2E/1-W, Τύπος 2F-W, Τύπος 2F 90° A-W, Τύπος 2F 90° I-W, Τύπος 2C - 90° A |
| Πιστοποιητικό συνεχούς λειτουργίας | DIN EN 12400, Κατηγορία 3 |
| Αεροπερατότητα | Κατηγορία 4 |
| Αντοχή στον άνεμο, κάμψη | Κατηγορία C3 |
| Αντίσταση φορτίου ανέμου | Κατηγορία C3 |
| Τζάμια ασφαλείας | Ναι |
| Σήμανση CE | Ναι |
| Ανεξαρτήτως χρώματος | Ναι |
